Alkatrész kivágás-lyukasztás műveletének tervezése – Óraterv

Kocsmár István küldte be time időpontban
PDF
Terv típusa
Óraterv
Szektor
Oktatás
Mérnöki tevékenység, gyártás és építőipar
Témakör, tanulási terület
Komplex tervezés
Szakmai tantárgy(ak)
Gyártástervezés
Mechanika
CAD ismeretek
Géprajz
Évfolyam
10. évfolyam
13. évfolyam
14. évfolyam
Fejlesztendő "puha" kompetenciák, készségek
Digitális készségek
Információs műveltség
Kommunikáció és együttműködés
Kritikus gondolkodás és problémamegoldás
Produktivitás és számonkérhetőség
Fejlesztendő szakmai vagy közismereti tantárgyhoz kapcsolódó készségek
Szakmai tantárgyak közötti kapcsolatok fejlesztése
Tanítási, tanulásszervezési módszer
csoportmunka
Élményalapú
problémaalapú tanulás
Közismereti tantárgy(ak)
matematika
fizika
Tanulási, fejlesztési célok
A projekt végén a 3 fős csoportok képesek lesznek digitális eszközök segítségével komplex tervezést elvégezni
Fogalmak
Terület, kerület, erő, Teljesítmény, munka
Szükséges eszközök
Számítógép, CAD szoftver, Excel, Word
Időtartam
5x45 perc
Óra előtt vagy projekthez kiadott anyagok
Az óra / projekt bevezető része, előkészítése

1, 3 fős csoportok kialakítása

2, Feladat ismertetése, elrejtve szövegkörnyezetben

3, Feladatok szétosztása csoporton belül (CAD, Word, Excel számítások végzése)

Az óra / projekt megvalósításának tervezése

1 - 2. óra

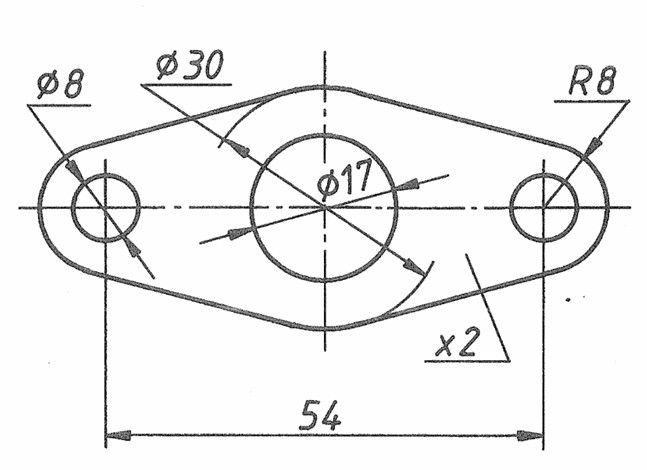

1, Alkatrészrajzról 3D modell készítés adott CAD szoftver segítségével (Géprajz ismerete szükséges)

2, 3D modellről felszín és kerület információk lekérdezése, mentés txt kiterjesztésben (Informatikai alapismeretek)

3, CAD szoftver segítségével 3 db sávterv készítés, majd a legoptimálisabb kiválasztása (CAD ismeretek)

3. - 4. óra

1, Szükséges számítások elvégzése füzetben, nyomásközéppont meghatározáshoz excel alkalmazása

  • Szükséges alapanyag mennyiség meghatározása (táblalemez) (Matematikai alapismeretek, logika)
  • Nyomásközéppont számítás (Matematikai alapismeretek)
  • Kivágó-lyukasztóerők nagysága (Mechanika, Fizika)
  • Gépi munka és Teljesítmény igény (Fizika)
  • Szerszám aktív elmeinek geometriai méretezése, ide tartozik a vágórés is (Géprajz, tűrések)
  • Szerszám aktív elmeinek szilárdsági méretezése. (Mechanika, kihajlásm hajlítás)

2, Számítások felvezetése jegyzőkönyv formátumba, Word segítségével

5. óra

Reflexió, összegzés a gyakorlatról

Egyéb, az előző listában nem szereplő digitális eszköz
Solid Works, Solid Edge, vagy Inventor
Értékelési terv

Miután csoportmunkáról van szó így Diagnosztikus értékelési tervet tartom megfelelőnek.
