Műszaki dokumentáció alapjai - Óraterv

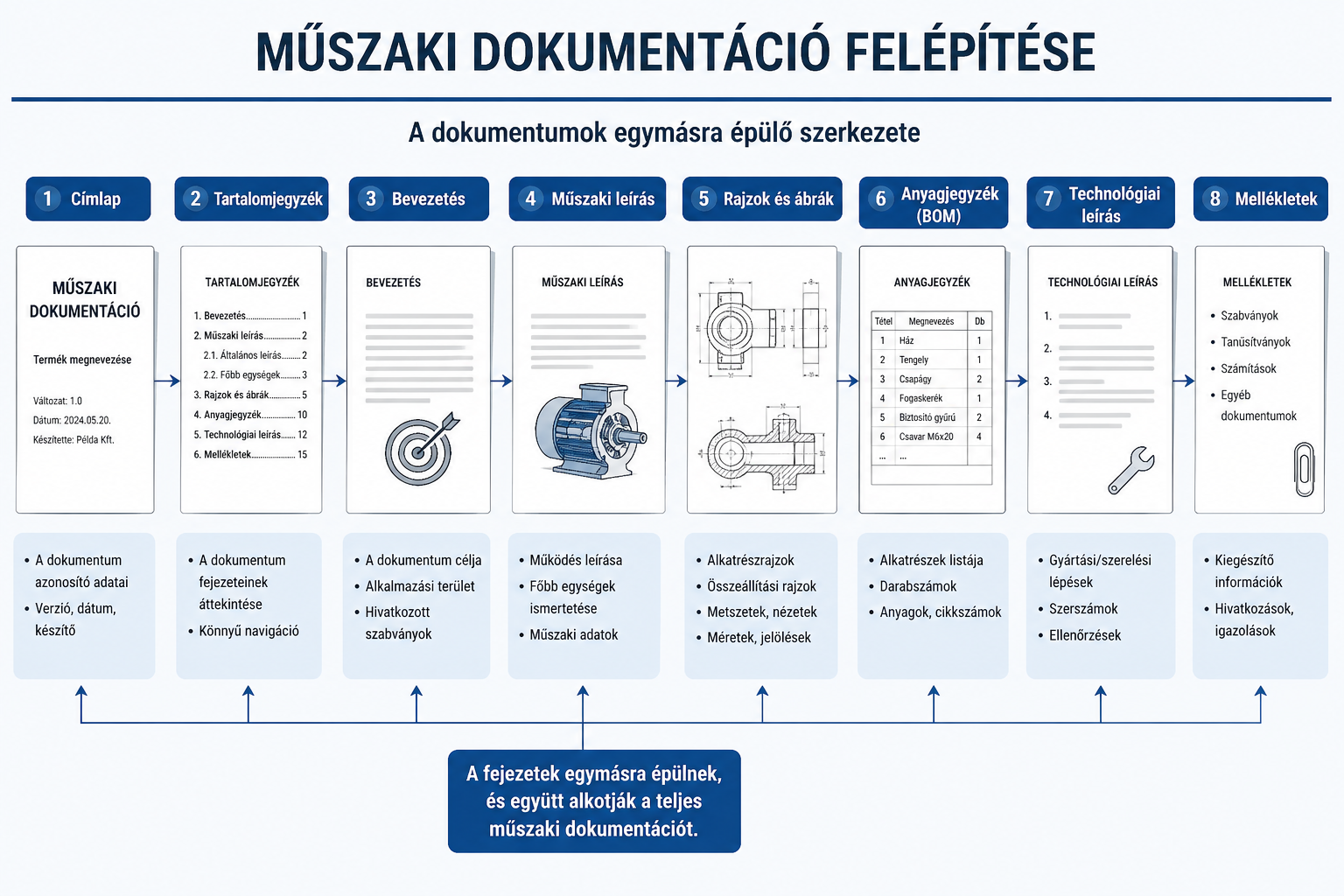

Műsazaki dokumentumok egymásra épülnek és életbevágóan fontosak!
Szakma
Tantárgy
-
Évfolyam
10. évfolyam
Kedvelések
0
Másolások száma
0

Műszaki dokumentáció alapjai

  • Ágoston Zoltán Lajos
PDF
Terv típusa
Óraterv
Bővebb szakterület
Gépészet, gyártás, építőipar, vegyipar
Témakör, tanulási terület
Műszaki ábrázolás, Hegesztési WPS, Művelettervek, Művelet elemek, Munkautasítás, stb.
Szakmai tantárgy(ak)
Műszaki rajz
Műszaki dokumentáció
Hegesztési ismeretek
Évfolyam
10. évfolyam
Fejlesztendő "puha" kompetenciák, készségek
Digitális készségek
Információs műveltség
Kezdeményezés és önirányítás
Kommunikáció és együttműködés
Kreativitás és innováció
Kritikus gondolkodás és problémamegoldás
Feljesztendő szakmai/tantárgyi készségek
Pontosság, logikus gondolkodás, tervezés
Tanítási, tanulásszervezési módszer
(556) magyarázat
aktív tanulás
csoport és pármunka
Tanulási, fejlesztési célok
Teljestartalmú, pontos műhelyrajz és dokumentumok olvasása, készítése
Fogalmak
vetület, metszet; WPS; munkautasítás, művelet
Szükséges eszközök
Ceruza, derékszögű vonalzók, körző, radír, rajzlap.
Időtartam
45 perc
Előre kiadott anyagok

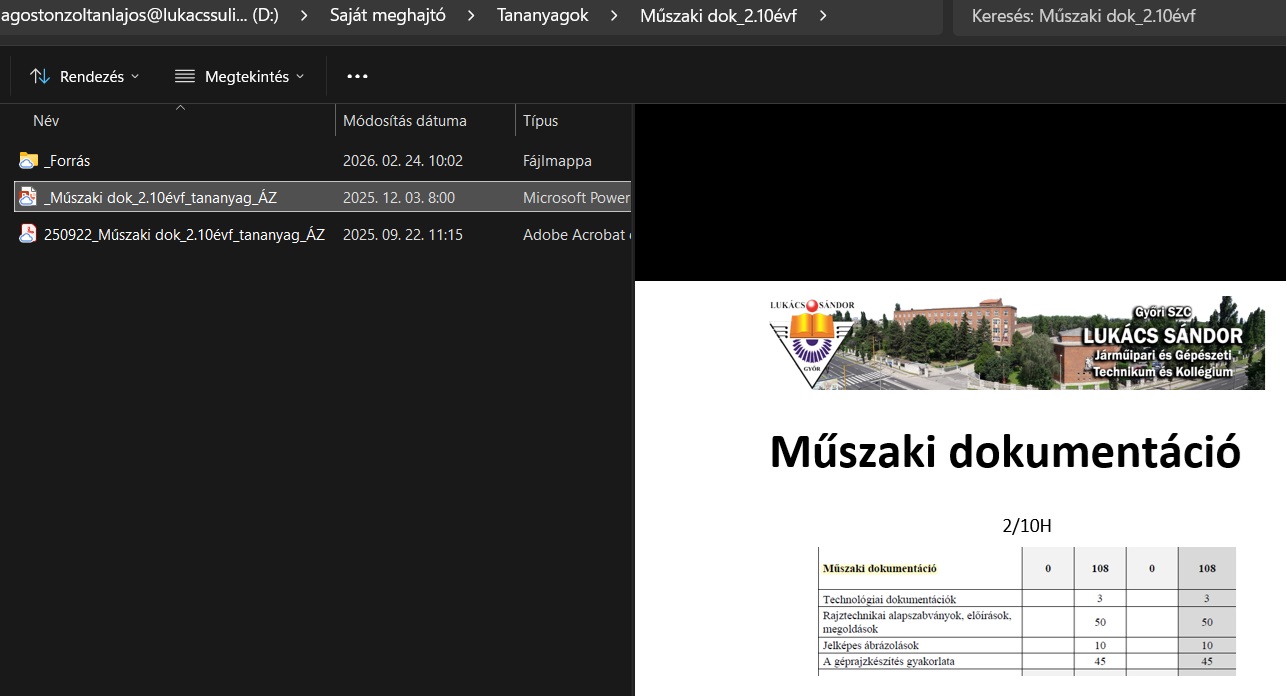

Tananyag prezentációTananyag

Bevezető rész, előkészítés

felkészülés, ráhangolódás:

  1. hangos áttekintés
  2. villámkártyák
  3. kvíz
  4. gondolattérkép

https://notebooklm.google.com/notebook/a632f6c3-7bc9-4859-95bf-1e3441b97c3b/artifact/e62a73e8-2792-47ed-b79a-7b7e962a8c94?utm_source=nlm_web_share&utm_medium=google_oo&utm_campaign=art_share_1&utm_content=&utm_smc=nlm_web_share_google_oo_art_share_1_



Megvalósítás részletes tervezése
  1. Tananyag megismerése, feldolgozása
  2. hangos tananyag lejátszása, gondolattérkép, tanulókártyák megbeszélése, relációk felszínrehozása,  ismeretek elmélyítése
  3. csoportos megbeszélés, ellentmondó vélemények megvitatása csoportok között
Tananyagkészítéshez és az órai munkához használt alkalmazás
Adobe Illustrator
ChatGPT
Gemini
Google NotebookLM
Egyéb, az előző listában nem szereplő digitális eszköz
MS Office
Értékelési terv

projektmunka és egyéni munka:

  1. MI-vel létrehozott interaktív tananyak modulok, felmérő egyéni elvégzése



Differenciálás

https://mellow-sable-293b4a.netlify.app

Az interaktív ismeretfelmérő gyakorló funkciót is tartalmaz, ami biztosítja a differenciálás lehetőségét

Feladatok
  1. egyszerűsített alkatrészrajz elkészítése
  2. rajz alapján műszaki, gyártási dokumentáció elkészítése (műveleti sorrend, műveletelem tervezés, munkautrasítás, stb.)
Fájl csatolása

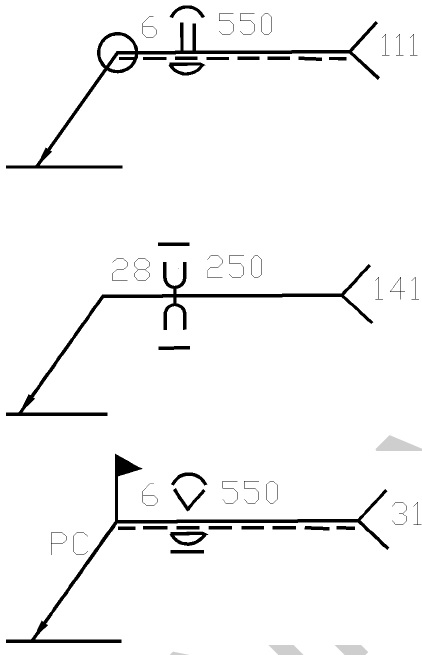

240122 Hegesztési varrat.jpg (32.7 KB)

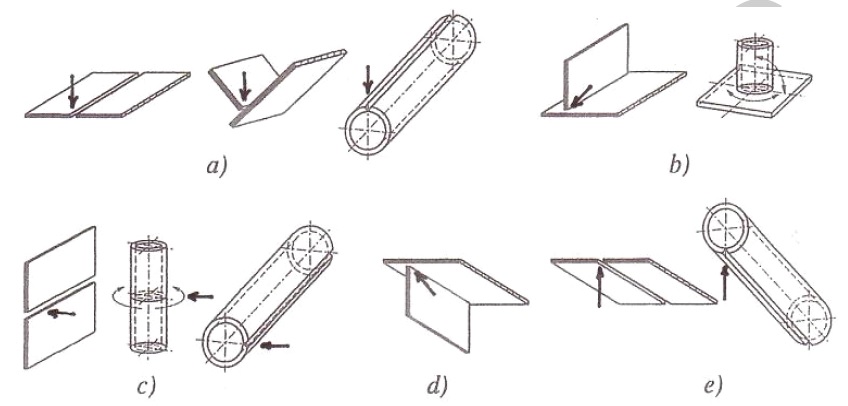

240205 Hegesztés II_1.jpg (58.63 KB)

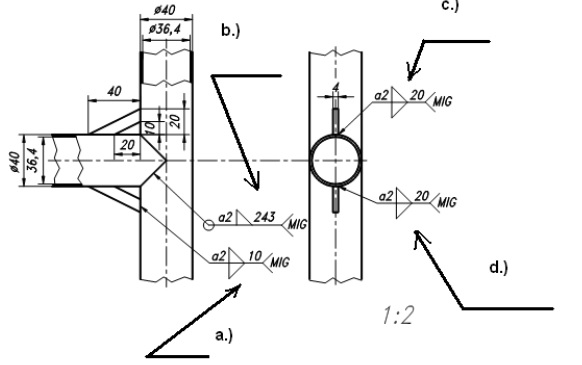

240205 Hegesztés II_3.jpg (36.39 KB)

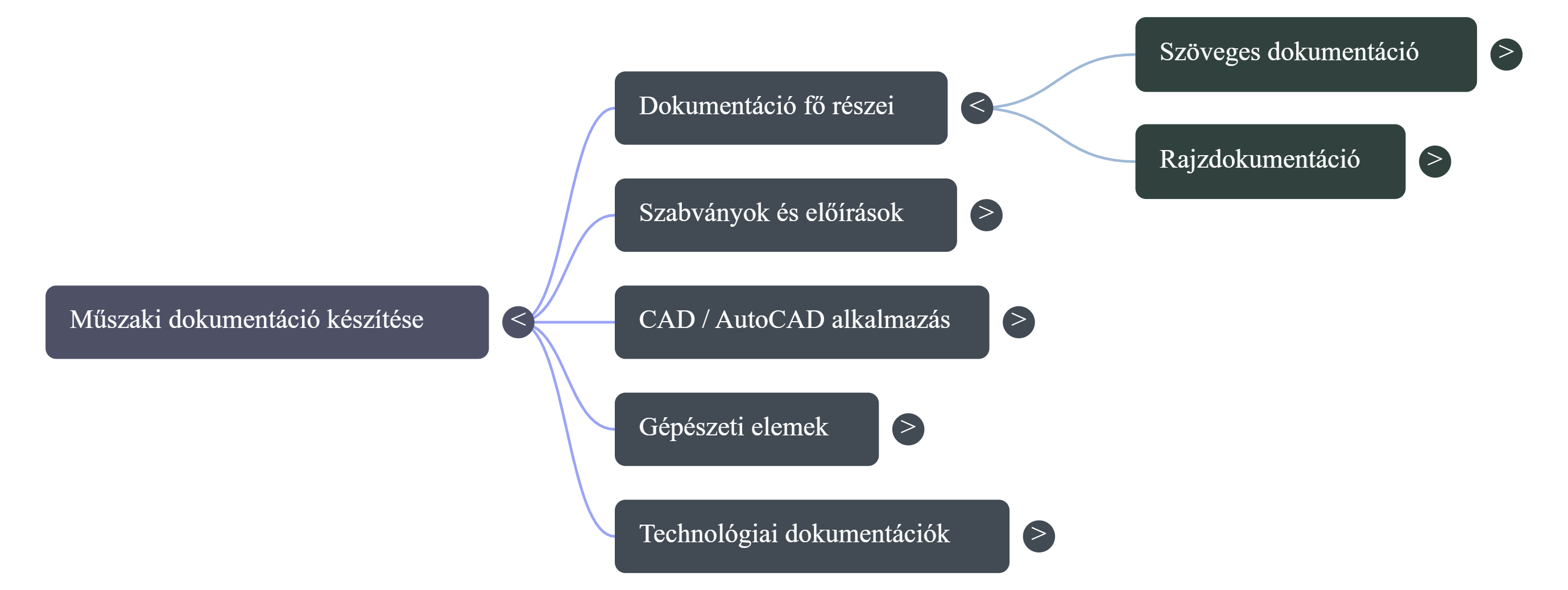

NotebookLM Mind Map_1.png (220.84 KB)
